PKOS 5주차 - 프로메테우스 그라파나

쿠버네티스 공부는 ‘24단계 실습으로 정복하는 쿠버네티스 책을 기준으로 진행.

프로메테우스(Prometheus)

프로메테우스는 웹 서버, 데이터베이스 등 다양한 시스템을 모니터링하고, 특정 조건이 발생하면 담당자에게 경고(Alert) 할 수 있는 모니터링 오픈 소스이다. 2012년 발표 이후로, 많은 기업과 기관에서 사용하고 있으며, 2016년 클라우드 네이티브 컴퓨팅 재단에도 가입하였다. 상세한 정보는 https://prometheus.io 에서 볼 수 있다.

​

프로메테우스 아키텍처

아래 다이어그램은 프로메테우스와 주변 시스템 간의 아키텍처를 보여준다.

<Pic. from https://prometheus.io/docs/introduction/overview/ >

프로메테우스는 설정된 작업(job)에 대로 매트릭(metrics) 정보를 모니터링 대상 시스템에 설치된 익스포터(Exporter) 혹은 푸시 게이트웨이(Push Gateway)를 통해 수집한다. 수집된 모든 정보를 로컬에 저장하고, 규칙(rule)을 수행하여 시계열 형태의 데이터(TSDB: Time Series Database)로 수집하고 특정 조건에 설정된 경고(Alert) 등을 발생한다.

​

프로메테우스를 데이터 소스로 사용하는 경우, 수집할 대상에 따라 익스포터를 선택하고, 그라파나(Grafana) 혹은 지원되는 API 클라이언트를 사용하여 수집한 데이터를 PromQL(Prometheus Query Language)로 원하는 조건에 맞는 데이터만 시각화할 수 있다.

참고링크

---

프로메테우스 특징

• 그라파나를 통한 시각화 지원
• 많은 시스템을 모니터링할 수 있는 다양한 플러그인을 가지고 있다.
• 쿠버네티스의 메인 모니터링 시스템으로 많이 사용된다.
• 프로메테우스가 주기적으로 exporter(모니터링 대상 시스템)로부터 pulling 방식으로 메트릭을 읽어서 수집한다.

Grafana

그라파나는 프로메테우스를 비롯한 여러 데이터들을 시각화해주는 모니터링 툴이다.



Kibana(키바나)와의 차이

• 키바나는 주로 로그 메시지 분석에 사용된다.
• 그라파나는 시스템 관점(cpu, 메모리, 디스크)의 메트릭 지표를 시각화하는데 특화되어 있다.
• 키바나는 elasticsearch에 묶여 있지만, 그라파나는 다양한 데이터베이스를 선택할 수 있다.
• 그라파나는 알람기능을 무료로 사용할 수 있다.

---

실습환경 구성

kops 인스턴스 t3.small & 노드 c5.2xlarge (vCPU 8, Memory 16GiB) 배포 및 kops 인스턴스(t3.small)에 SSH 접속 : 이번주 실습에서 성능을 요구하는 파드를 사용함



---

EC2 instance profiles 설정 및 AWS LoadBalancer 배포 & ExternalDNS & Metrics-server

설치 및 배포 : 20~30분 정도 추가 시간 소요

# EC2 instance profiles 에 IAM Policy 추가(attach)
aws iam attach-role-policy --policy-arn arn:aws:iam::$ACCOUNT_ID:policy/AWSLoadBalancerControllerIAMPolicy --role-name masters.$KOPS_CLUSTER_NAME
aws iam attach-role-policy --policy-arn arn:aws:iam::$ACCOUNT_ID:policy/AWSLoadBalancerControllerIAMPolicy --role-name nodes.$KOPS_CLUSTER_NAME
aws iam attach-role-policy --policy-arn arn:aws:iam::$ACCOUNT_ID:policy/AllowExternalDNSUpdates --role-name masters.$KOPS_CLUSTER_NAME
aws iam attach-role-policy --policy-arn arn:aws:iam::$ACCOUNT_ID:policy/AllowExternalDNSUpdates --role-name nodes.$KOPS_CLUSTER_NAME

# kOps 클러스터 편집 : 아래 내용 추가
# kubeproxy.metricsBindAddress 설정은 프로메테우스 kube-proxy 메트릭 수집을 위해서 설정 : 기본값 127.0.0.1 -> 수정 0.0.0.0 - 링크
kops edit cluster
-----
spec:
  certManager:
    enabled: true
  awsLoadBalancerController:
    enabled: true
  externalDns:
    provider: external-dns
  metricsServer:
    enabled: true
  kubeProxy:
    metricsBindAddress: 0.0.0.0
-----

# 업데이트 적용 : 모든 노드 롤링업데이트 필요 >> 마스터 EC2인스턴스 삭제 후 재생성 후 정상 확인 후, 워커노드 EC2인스턴스 생성 후 Join 후 삭제 과정 진행됨
kops update cluster --yes && echo && sleep 3 && kops rolling-update cluster --yes

# EC2 인스턴스 모니터링
while true; do aws ec2 describe-instances --query "Reservations[*].Instances[*].{PublicIPAdd:PublicIpAddress,InstanceName:Tags[?Key=='Name']|[0].Value,Status:State.Name}" --output text | sort; echo "------------------------------" ;date; sleep 1; done

---

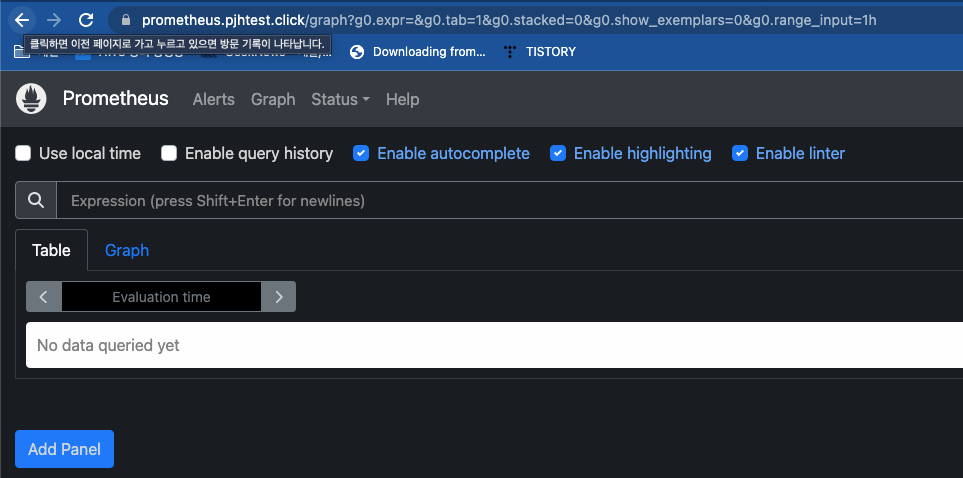

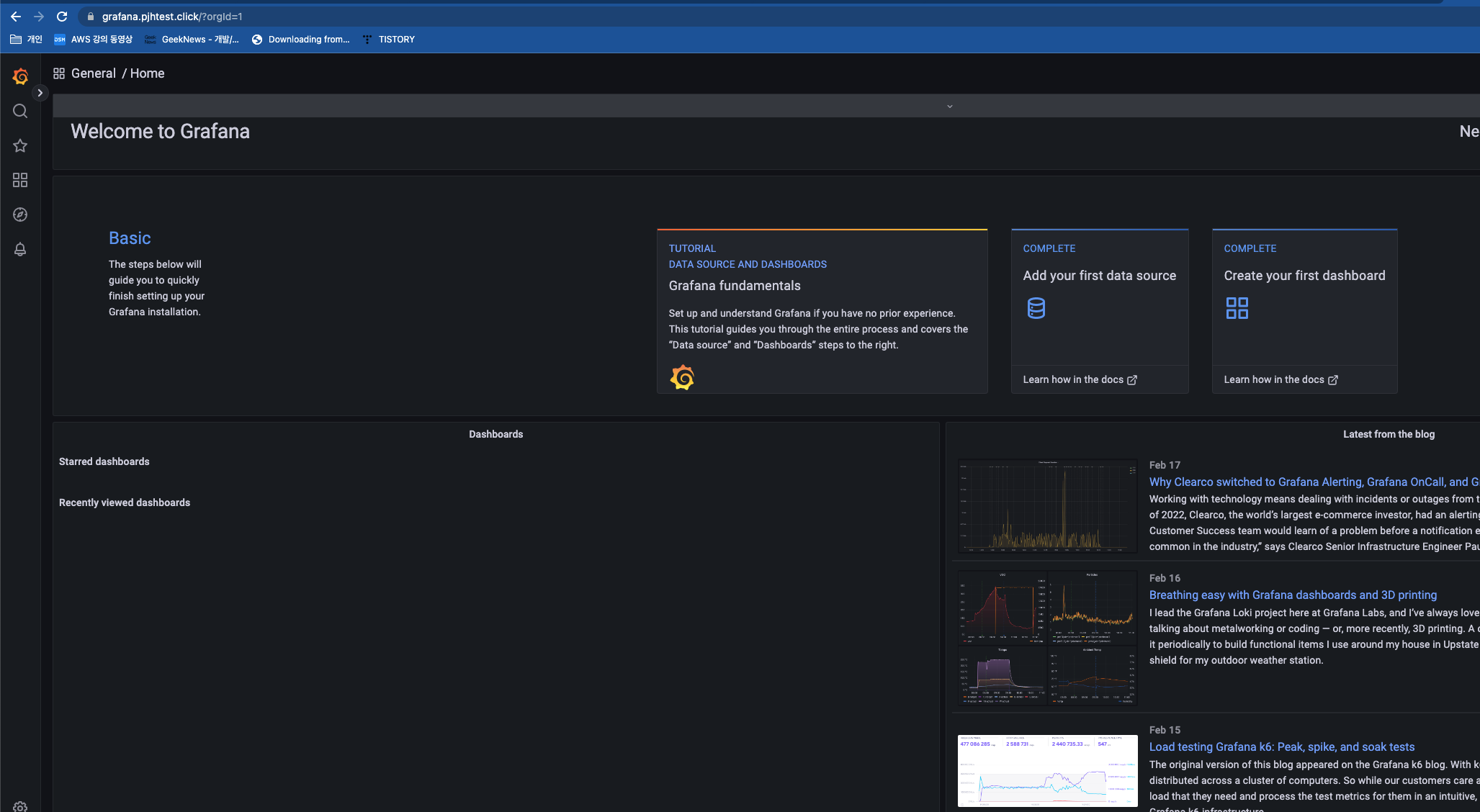

과제1:프로메테우스-스택 설치 후 ‘공식 or 여러가지 대시보드’를 추가해보시고, 관련 스샷 올려주세요

1. 설치완료

2. 공식페이지에서 대시보드 다운로드 후 확인 - 링크

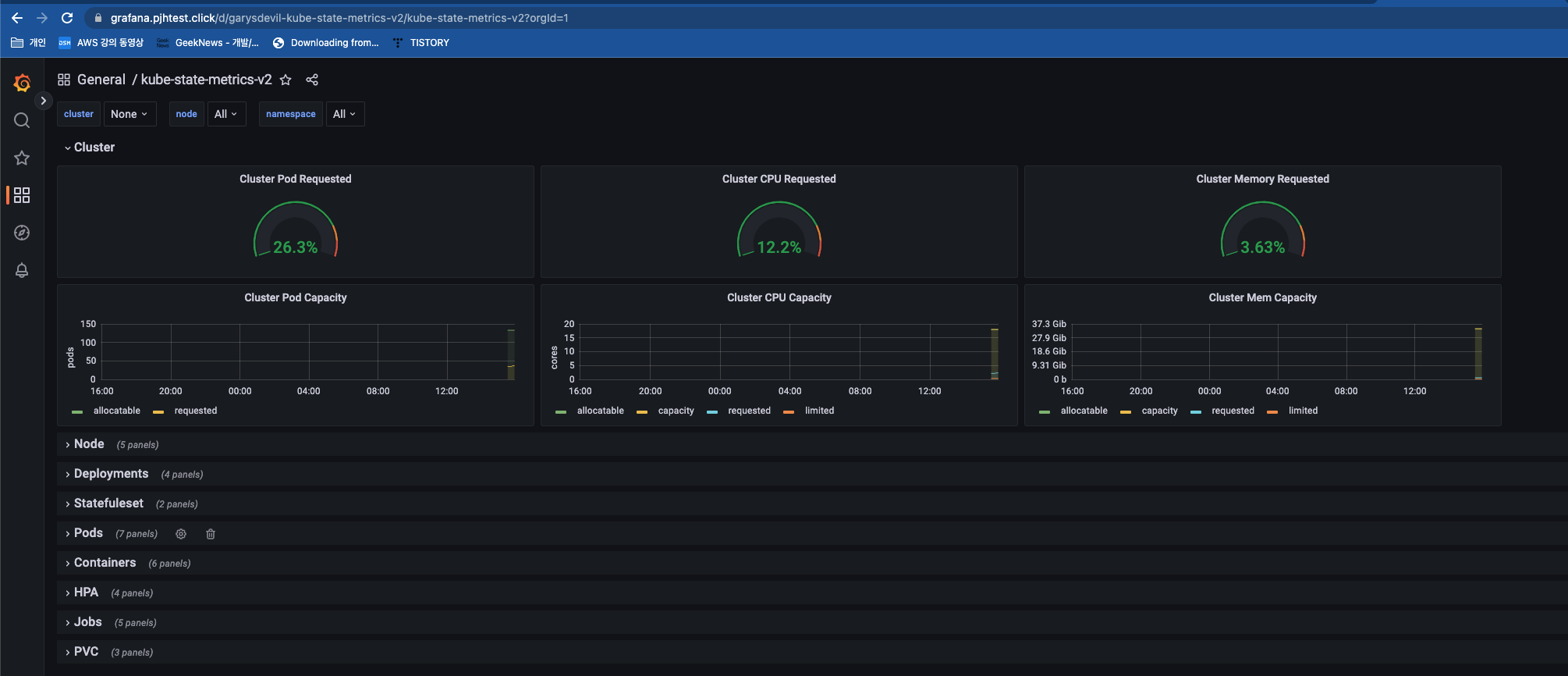

대쉬보드중 kube-state-metrics-v2 다운로드 받아서 import 진행

(카테고리 Dashboards → Import  → copy 한 id 입력 후 Load → Prometheus default 선택 후 Import)

---

과제2:Nginx 파드를 배포 후 관련 metric 를 프로메테우스 웹에서 확인하고, 그라파나에 nginx 웹서버 대시보드를 추가 후 확인하시고, 관련 스샷 올려주세요.

파드 배포 후 nginx 확인

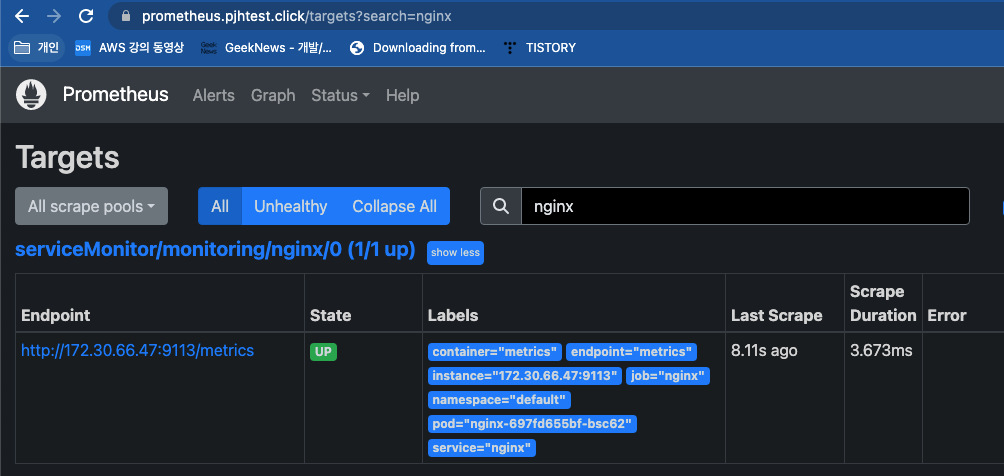

서비스 모니터링 생성 후 1분 정도 후에 프로메테우스 웹서버에서 State → Targets 에 nginx 서비스 모니터 추가 확인

그라파나에 nginx exporter 추가
